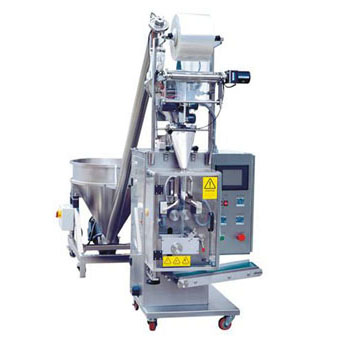

大型立式粉劑包裝機



產品簡介：
大型立式粉劑包裝機是本公司自主開發研制的粉劑包裝機產品，在充填計量和拉袋環節的設計過程中應用了PLC系列單片技術，并與光、機、電相結合，使產品有較高科技水平，在定量計量環節采用螺旋打料容積法計量方式，并改變控制器的參數、修訂打料的圈數，使計量在一定范圍可調節，粉劑包裝機整機運行可以自動完成計量、充料、制袋、封和、切斷、輸送等全過程。

主要用途：
本粉劑立式包裝機主要適用于食品、化工、藥品、調味品等粉劑物料的包裝；如豆奶粉、五香粉、胡椒粉、干粉、沖劑等物料。

工作原理：
粉劑立式包裝機特之處就是被包裝物料的供料筒設置在制袋器內側，制袋與充填物料由上到下沿豎直方向進行；
本粉劑包裝機主要由計量裝置、傳動系統、橫封和縱封裝置、成型器、充填管及薄膜牽拉供送機構等部件組成。
本粉劑立式包裝機就是將放在支承裝置上的卷筒薄膜，繞經導棍組\張緊裝置，由光電檢測控制裝置對包裝材料上商標圖案位置進行檢測后，通過成型器卷成薄膜圓筒裹包在充填管的表面，先用縱向熱封器對卷成圓筒的接口部位薄膜進行縱向熱封，得到密封管筒，然后筒狀薄膜移動到橫向熱封器處進行橫封，構成包裝袋筒，計量裝置把計量好如果汁粉、沐浴鹽粉、調料、飼料、食鹽等粉劑物料，通過上部充填管充填入包裝袋內，再由橫向熱封器熱封并在居中切斷，形成包裝袋單元體，同時形成下一個筒袋的底部封口。

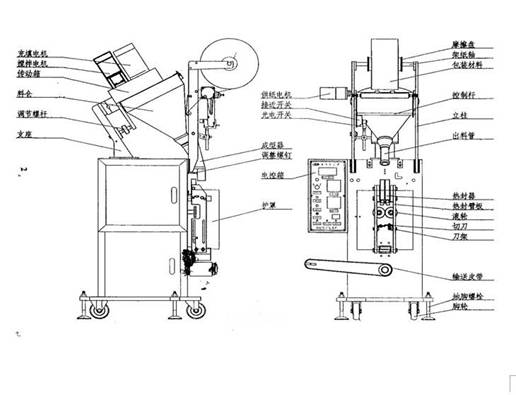

設計圖：

技術參數：
包裝能力    40-60袋/分鐘
計量范圍    1.0-50ml
計量準確度   ±4%
制袋尺寸     長60-180mm  寬50-120mm
電源類型     380V+N三相四線制（可改裝成單相220V）
功率消耗     1600W（4根電熱管情況下）
外形尺寸    650×750×1600mm
凈重        200kg

性能特點：
1：本粉劑立式包裝機采用中文液晶顯示，操作指示一目了然（如：長度、數量、速度等）；
2：分切數2-99包可調，包裝長度：35mm－9999mm，全自動測量包裝長度，無需人工參與包裝膜長度的設定；
3：電子色標定位功能，替代手工移動光電眼；
4：本粉劑包裝機采用特別的光電撲獲和智能糾錯技術，光電的準確性大大提高
5：本粉劑立式包裝機可同時支持2個步進電機，主電機和步進電機都可“點動”運轉，步進電機速度：0－16檔可調（包裝長度為200mm時，快速度還能達到90包/分鐘）
6：本粉劑立式包裝機對果汁粉、干粉、飼料、調料、食鹽等粉劑產品包裝時，包裝速度顯示，即時顯示每分鐘的產量，包裝計數：0－99萬包，并可累計計數
7：菜單化的操作界面，中英文菜單轉換功能，并有操作提示，操作奇簡單
8：本粉劑包裝機智能化的故障診斷并中文顯示出錯位置（如：光電錯誤、行程錯誤等）
9：可加緊急停止按鈕，集成4個輔助開關（溫控、充氣、前振動、后振動等）
10：精細的前后振動力大小調整，使供料更快、更準確
11：采用螺桿下料時可直接調整包裝重量,并有重量顯示
12：所有控制由軟件程序?qū)崿F(xiàn)，方便功能調整和技術升級
13：適用機型：三邊封 背封 四邊封 螺桿機 三角包。

安裝方法：
1：本粉劑立式包裝機應安裝于無劇烈振動的地方，位置確定后，應調整地腳螺栓，讓腳輪微離地面以使機器穩固；
2：安裝時，應避免陽光直接照射光電頭，以免引起光電補償機構誤操作；
3：當本立式包裝機采用380V電壓為動力電源時，必須引入零線，并將機殼可靠接地，當本機采用220V電壓為動力電源時（特殊定貨），回路應接零線；
4：本粉劑包裝機對各機構的協調動作要求較高，所以不要隨便調整機器內部各零件的相對位置，當需要調整時，應由熟悉操作的專門人員調試，以確保機器正常工作；
5：本粉劑立式包裝機在安裝調試時，不允許多人同時操作，以免協調不當發生事故；

維護與保養
1：定時給粉劑包裝機各齒嚙合處，各部注油孔及各運動部件加注機油潤滑，每班一次；
2：粉劑立式包裝機減速器嚴禁無油運轉，次運轉40小時，以后每工作三個月?lián)Q油一次；
3：本粉劑立式包裝機停機后應及時清理計量系統，保證計量系統正常工作，應保證每班清洗料倉、螺桿，徹底清除剩余胡椒粉、果汁粉、干粉、奶粉、沐浴鹽粉等粉劑；
4：經常檢查各部件螺釘，不得有松動現象；
5：隨時保持粉劑包裝機電眼的清潔，以保證可靠工作；
6：電器部分應注意防水、防潮、防腐、防鼠；

應用實例：
